Лейкосапфир (Al2O3). Оптика из лейкосапфира: окна, пластины, линзы.
Лейкосапфир является очень твердым оптическим материалом, что делает его необходимым его использование для самых разнообразных приложений. Помимо этого, лейкосапфир химически инертен и обладает хорошим пропусканием в диапазоне 0.15-5 микрон.
Компания Abris Optics производит из лейкосапфира линзы, защитные окна и призмы. Возможно нанесение просветляющего покрытия
Лейкосапфир свойства
| Характеристики | Данные |
| Область пропускания | 0.15 – 5 микрон |
| Механические | Плотность: 3.98 г/см
Коэффициент Пуассона:
-0.02 46.26 Пa x 1010 || к оси c Модуль сдвига: 14.43 Пa x 1010 ⟂ к оси c 16.29 Пa x 1010 || к оси c |
| Физические | Температурный
коэффициент линейного расширения:
3.24 - 5.66 x 10-6 /0С@ -600 to +60 0C |
| Температура плавления: 20300C | |
| Химические | Устойчивость к воде, солям, кислотам, щелочам. |
| Производимые оптические элементы | Окна, линзы, лучеделители |
| Виды покрытий | - Просветляющие покрытия: на одну длину
волны и широкополосные. При помощи однослойного
MgF2 просветлящего покрытия можно достичь
общее пропускание детали порядка 98% на
видимый диапазон.
- Частично отражающие покрытия. |
Показатель преломления сапфира.

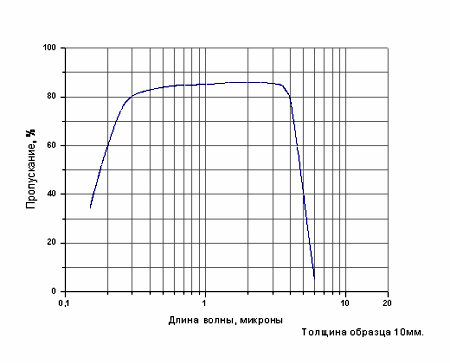

Спектр пропускания
| Длина
волны,
нм |
no
ne |
| 260 | 1.8339
1.8241 |
| 350 | 1.7969
1.7882 |
| 400 | 1.7857
1.7773 |
| 500 | 1.7730
1.7649 |
| 632.8 | 1.7659
1.7579 |
| 1000 | 1.7545
1.7460 |
| 2000 | 1.7374
1.7299 |
| 3000 | 1.7015
1.6920 |
| 4000 | 1.6748
1.6679 |
